電動汽車用PTC加熱件 PTC heater used in electric motor (English click)
|

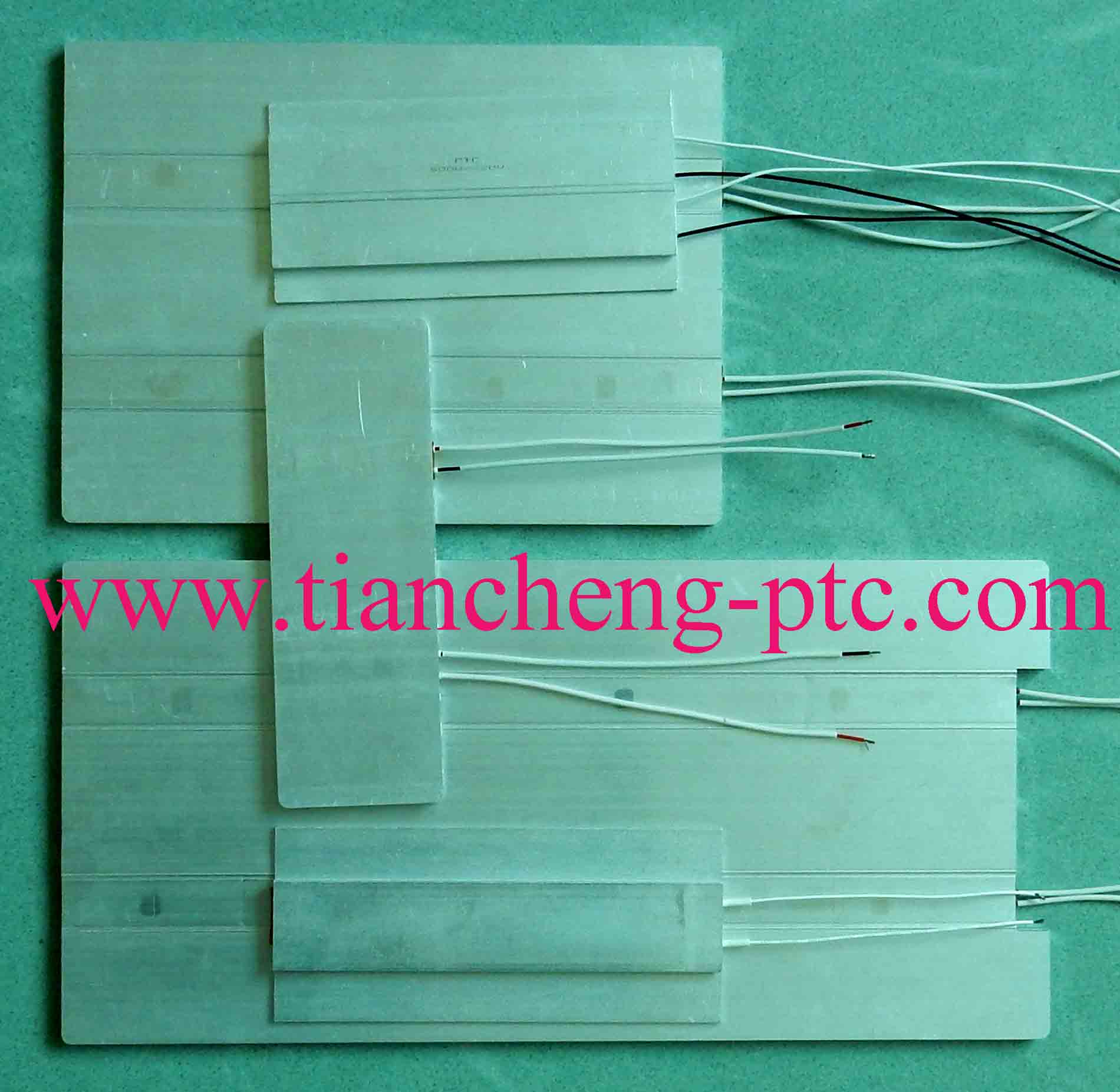

1. 鋁外殼電池包加熱板。 |
 |
用于電動汽車電池組的預熱。電動汽車的磷鐵酸鋰電池，在低溫下的放電、充電效率較低，預熱后可以提高效率。 |
| 部件號 |
長度/ mm |
寬度/mm |
厚度/mm |
沖擊電流/A |
表面溫度 /℃ |
使用中心電壓 /V |
| DCB-329L140W5T120C321V |
615 |
140 |
5.0 |
≤2.0 |
120±10 |
321 |
| DCB-519L140W5T120C321V |
530 |
140 |
5.0 |
≤2.0 |
120±10 |
321 |
| DCB-615L140W5T120C321V |
615 |
140 |
5.0 |
≤2.0 |
120±10 |
321 |
| DCB-519L140W6T120C350V |
519 |
140 |
6.0 |
≤2.0 |
120±10 |
350 |
| DCB-530L140W6T120C350V |
530 |
140 |
6.0 |
≤2.0 |
120±10 |
350 |
| DCB-616L140W6T120C350V |
616 |
140 |
6.0 |
≤2.0 |
120±10 |
350 |
| DCB-247L140W6T90C554V |
247 |
140 |
6.0 |
≤2.0 |
90±5 |
554 |
| DCB-412L140W6T90C554V |
412 |
140 |
6.0 |
≤2.0 |
90±5 |
554 |
| DCB-494L140W6T90C554V |
615 |
140 |
6.0 |
≤2.0 |
90±5 |
554 |
| DCB-695L98W6T110C600V |
615 |
140 |
6.0 |
≤1.0 |
110±5 |
600 |
| DCB-710L98W6T110C600V |
710 |
140 |
6.0 |
≤1.0 |
110±5 |
600 |
| DCB-911L98W6T110C600V |
911 |
140 |
6.0 |
≤1.0 |
110±5 |
600 |
| DCB-931L98W6T110C600V |
931 |
140 |
6.0 |
≤1.0 |
110±5 |
600 |
|
注：
1）可以按照客戶要求的尺寸、溫度、使用電壓訂做。
2）加熱板內的PTC陶瓷加熱片也可以提供。 |
| |

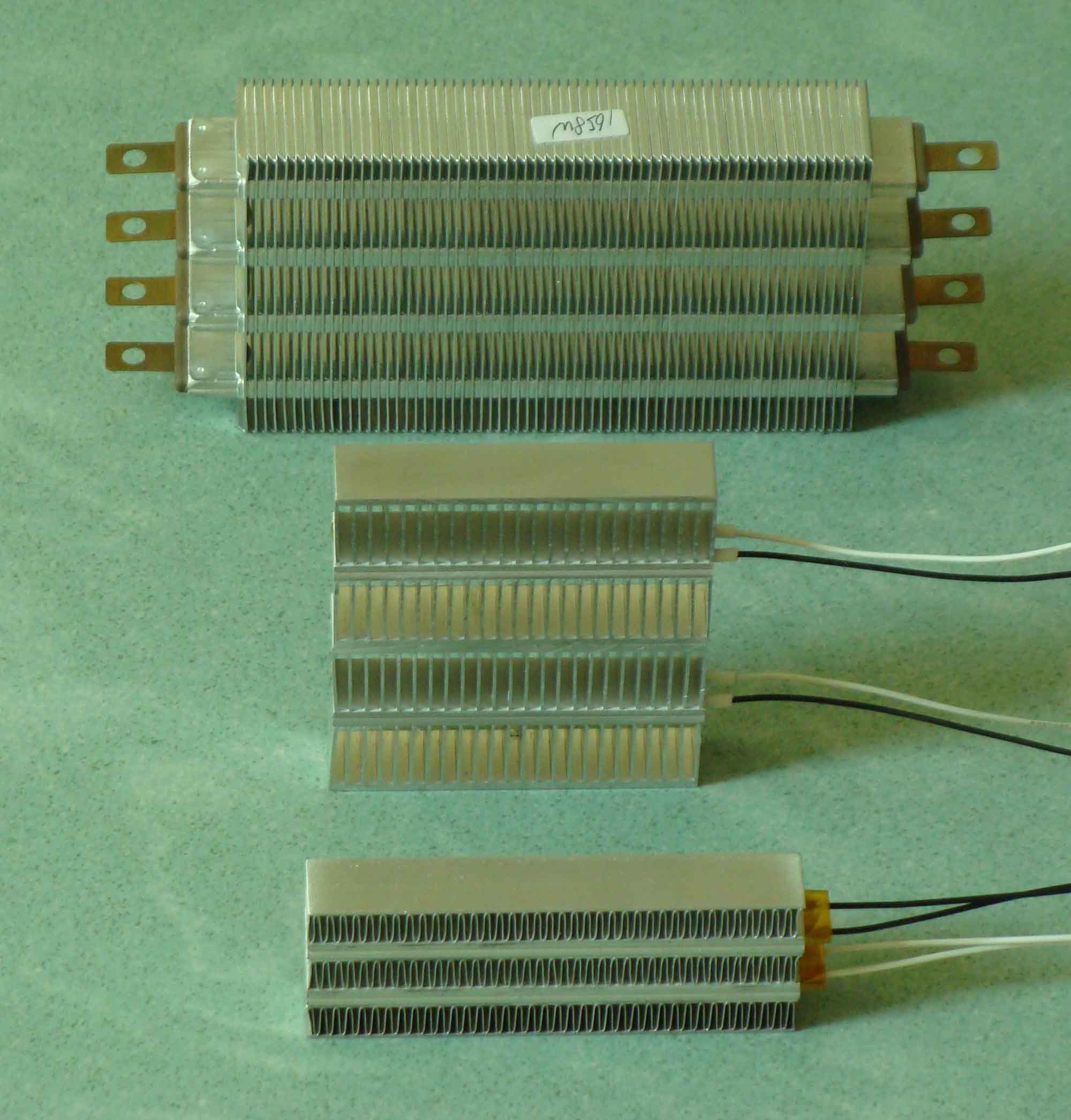

2. 電動汽車空調加熱器 |
 |
|
| 部件號 |
發熱部分長/mm |
寬度
/mm |
厚度
/mm |
PTC片數 |
開關溫度
/℃ |
使用電壓
/V |
功率/W
(5m/s,風速) |
| MZFRJB-200L50W50T15-220V1 |
50 |
50 |
15 |
4 |
250 |
220 |
200 |
| MZFRJB-350L75W77T15-400V1 |
75 |
77 |
15 |
9 |
220 |
400 |
350 |
| MZFRJB-550L100W80T15-600V1 |
100 |
80 |
15 |
12 |
200 |
600 |
550 |
| MZFRJB-2K5L200W110T20-220V1 |
200 |
110 |
20 |
48 |
250 |
220 |
2500 |
| MZFRJB-600L96W51T20-400V1 |
96 |
51 |
20 |
8 |
220 |
400 |
600 |
| MZFRJB-1K2L120W110T20-600V1 |
120 |
110 |
20 |
30 |
200 |
600 |
1200 |
| MZFRJB-3K0L200W110T30-220V1 |
200 |
110 |
30 |
78 |
250 |
220 |
3000 |
| MZFRJB-720L96W51T30-400V1 |
96 |
51 |
30 |
12 |
220 |
400 |
720 |
| MZFRJB-1K5L120W110T30-600V1 |
120 |
110 |
30 |
48 |
200 |
600 |
1500 |
|
注：
1）可按照客戶要求的功率、出風溫度、尺寸（厚度有15、20、24、30四種規格）制造；吹風面積越大，厚度越大，風速越大，進風溫度越低，則功率越大；表中的標稱功率是在5m/s風速時，25℃進風溫度條件下測試的功率，無風時的功率僅為標稱的1/10左右；為了增加功率密度，還可以做成加密型結構；
2）使用電壓12~600V，交流、直流均可定做；
3）可以加配各種塑料支架、鋁支架；
4）其他開關溫度也可以定做，功率與溫差（ΔT =開關溫度－進風溫度）成正比。
5）有密排PTC，以及疏排PTC。密排PTC功率大，風阻較大；疏排PTC功率小，風阻較小。
6）鋁散熱器有波紋式，插片式，鏟片式等結構。 |
| |
使用注意：
1) ?PTC發熱體具有自動恒溫的特點，不需要溫度控制系統，將PTC直接通電即可。
2) 使用壽命長，正常環境下使用，壽命可達10年以上。
3) 工作可靠，利用PTC內部特性控溫，永遠不會超溫。
4) 多個PTC一起使用時，應并聯，不可串聯。 |
| |
