水加熱用PTC PTC water heater (English click)

1. 按加熱結構分類。

1) 鋁外殼型成本低，但抗腐蝕性稍差，在水中浸泡半年以上即發生表面腐蝕。
2) 銅外殼型、通水型，抗高壓性好，耐水腐蝕，青銅耐鹽水，但成本較高。
3) 陶瓷外殼型，成本低，耐腐蝕，適合小功率10W~1KW。
4) 不銹鋼外殼，耐腐蝕，符合食品安全要求；鈦外殼，耐酸、堿、鹽水腐蝕性較好，但成本比較高，體積稍大。專利號：ZL 2011 2022 0811.4。
5）不銹鋼通水管，耐腐蝕，符合食品安全要求，但成本比較高。專利號：ZL 2011 2022 0805.9。
6）噴涂或包膜氟塑料的鋁或不銹鋼外殼， ZL 201520425957.0，耐酸、堿、鹽腐蝕，具有不粘性，可防水垢，容易清洗，但成本比較高，功率密度小。

用途舉例：
用于水的加熱，PTC加熱元件貼在水容器底部、或浸入水中、或水從加熱元件中孔通過，達到加熱目的。可以用于電鍋爐，地暖，房間采暖，淋浴，太陽能熱水器輔助加熱，太陽能發電板熱水器加熱，熱泵（空氣能）熱水器輔助加熱，浴池、溫泉水、泡腳加熱保溫，洗手、洗菜、洗碗用水加熱、酸奶、納豆發酵，飲料、茶、酒、奶保溫加熱，水蒸氣產生、桑拿蒸汽、蒸汽消毒等。 用于電鍍槽的加熱，大大的提高加熱管的壽命。用于熱水器的加熱，可防干燒，耐水垢，壽命長。
也可以用于加熱機油、柴油、汽油、或其他液體的加熱。用PTC加熱易燃液體時，安全可靠，可避免著火。

使用注意：
用PTC作為加熱元件特別適合于，長壽命、高安全性的產品，一般不需要增加溫度保護元件。
PTC的加熱功率隨著使用條件的不同而不同。水溫越高，加熱功率越小。
PTC發熱器在干燒時的溫度越高，煮水的功率越大。為了獲得最大功率，一般選用PTC的干燒溫度為220~280℃。從高安全、長壽命角度考慮，則要求干燒溫度較低，但需要增加PTC的散熱面積。

常用產品：

方形鋁管PTC浸水加熱器

圓形鋁管PTC浸水加熱器

T形鋁殼PTC浸水加熱器

不銹鋼圓管/雙層絕緣/鐵氟龍包管PTC浸水加熱器

鈦圓管PTC浸水加熱器

注：
1）無水干燒，部分沒有浸水，水位低，表面結水垢后，都不會燒壞。
2）使用電壓可以選擇12V、24V、36V、72V、100~120V、220~240V，380V，600V以下，等。

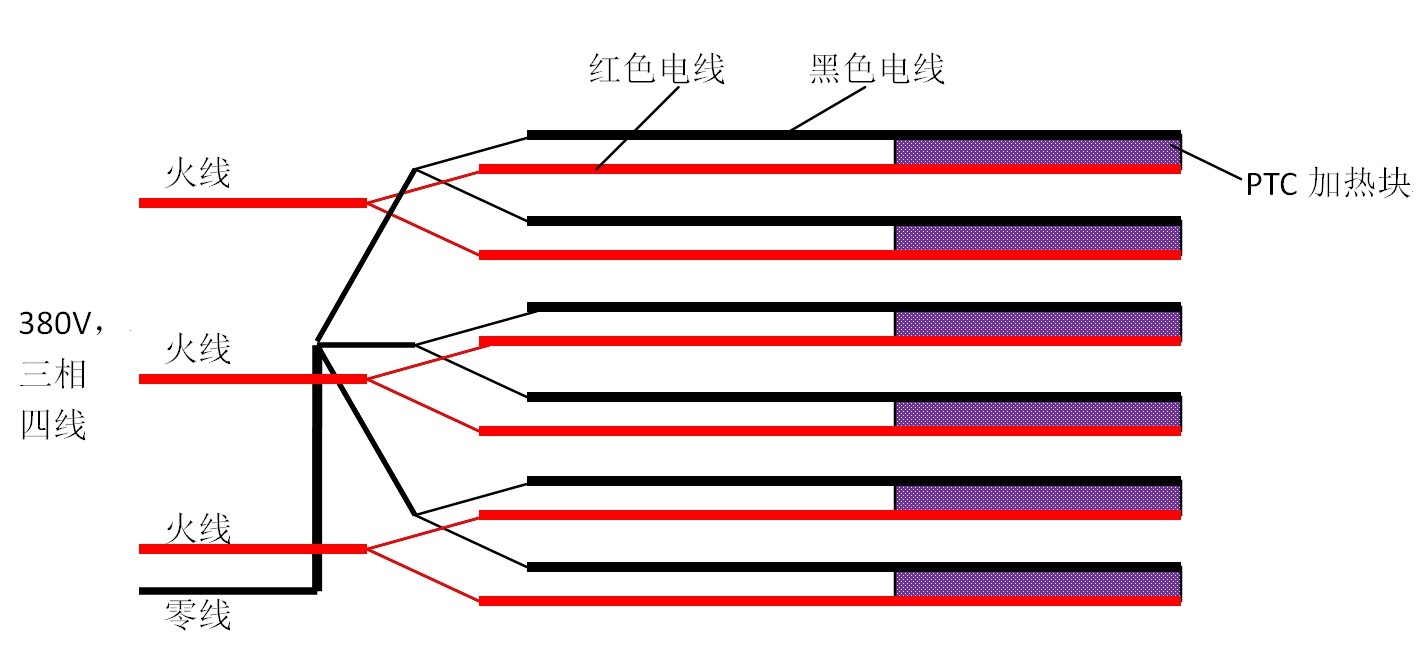

可以選擇交流單相電，或三相電（星形或三角形接法）。一根加熱管內可以同時接幾種電壓，比如可以使用太陽能板24~72Vdc電壓，同時使用市電220V。
3）長度可在50~800mm 之間，大功率的需要長度更長。直角管/L形水浸加熱管，可由水池上部垂直水面插入，但是加熱部分卻是水平方向放置，表中的長度就是水平部分的長度。
4）螺絲、法蘭或密封要求，可由客戶選擇。
5）無水干燒溫度在50~260℃范圍內選擇，干燒溫度高則煮水功率大。
6）水的穩定溫度受PTC的功率、水的容量、容器的材料和形狀、水的散熱和蒸發等因素的影響。
7）材質有：304、316、鈦、蒙乃爾銅鎳合金等。鋁殼加熱器連續加熱水的壽命1~2年，銅、不銹鋼、鈦外殼加熱器壽命5年以上。不銹鋼加熱管符合食品衛生標準；鈦加熱管適合電鍍槽加熱。
8）外殼表面可以涂覆耐腐蝕涂層（或包裹保護膜），避免水的腐蝕，避免水垢；噴涂耐酸堿涂層，用于電鍍槽的加熱；鋁管還可以氧化處理成多種顏色。
9）可以在加熱管內增加溫控開關，感溫元件等，控制水的溫度。
10）TUV認證編號：B 09 06 46746 004，B 09 08 16746 008。UL&CUL ?FILE：E207611。
11）以上產品符合專利：組合式PTC液體加熱器，ZL 2010 2 0135626. 0；環繞式PTC加熱器， ZL201320630141.2；浸水型耐腐蝕PTC水加熱器，ZL 2011 2022 0811.4；多層式PTC水加熱器，ZL 2012 2 0178696.3；雙層絕緣水浸式加熱器，用于安全要求極高的場合，此結構的產品，含有2層絕緣層以及2層金屬保護層，可防止PTC擊穿引起的外殼帶電，ZL 2011 2012 6016.9；電鍍液加熱的PTC加熱管，ZL 201520425957.0；三相供電PTC加熱管，ZL 201520103573.7；多電壓PTC加熱管，ZL 201520103574.1。
12） 批量產品單價：方形鋁殼：每100W單價約為2.70元；不銹鋼圓管型，每100W單價約為7.00元。根據具體要求和需求量確定。

鋁內管PTC通水加熱器

不銹鋼/鈦/銅內管PTC通水加熱器

繞管PTC通水加熱器

通過式水加熱器的加熱功率的計算：

 一般淋浴的水流量為5L/ min，要想做到通過式電加熱用于淋浴，則需要7.8KW（35.5A）的用電，一般家庭都難于滿足如此大容量的電的供應。

注：
1）使用電壓可以選擇12V、24V、36V、100~120V、220~240V，380V，600V以下，等。
2）鋁盤的長度在一定范圍內可自由選擇。較大、較長的鋁盤與鍋底的接觸不緊密，從而功率增加很少。
3）無水干燒溫度可選擇在50~260℃，干燒溫度高則功率大。
4）被加熱水的穩定溫度受PTC的功率、水的容量、容器的材料和形狀、水的散熱和蒸發等因素的影響。
5） TUV認證編號：B 09 06 46746 004，B 09 08 16746 008。

水管外套加熱器：

注：
1） 使用電壓可以選擇12V、24V、36V、100~120V、220~240V，380V，600V以下，等。
2）加熱器的長度可選擇50mm~500mm。
3）本結構的加熱器用于水管外圍加熱。使用時，將加熱器套在水管的外圍緊固即可，使用非常便利。
4）無水干燒溫度可選擇50~260℃，干燒溫度高則功率大。
5）加熱功率受水管內的水流量的影響，流量大則功率大。
6）此產品可以用于水管防凍；管內流水加熱；柴油濾清器的外套加熱；管內流過空氣的加熱。
7）產品單價：每100W約為4.00~8.00元，根據具體要求和需求量確定。

用PTC加熱器加熱水（或各種液體），通過感溫元件測量被加熱水的溫度，由控制器控制加熱器輸出，進而控制被加熱水的溫度。被加熱水的溫度由數字顯示器顯示。水加熱器可以是各種結構：容器底部加熱，通過式加熱，浸入式加熱等。
各種技術參數見：水浸式水加熱器，通過式水加熱器，等分類參數。
注：
1）可按照客戶要求的功率制造，適應的加熱功率范圍：50~5000W；
2）使用電壓220V；
3）加熱片UL編號：E207611；
4）升溫越慢，控溫精度越高，精度為±2℃；升溫越快，控溫精度越低。
5）增加溫控部分的價格為150~250元，加熱管價格另計。

水溫上升與所需要功率的計算式：
質量為M的水，溫度從T0開始加熱，上升到T，所需要的熱量Q（未計算容器吸收的熱量和向外散失的熱量）為：
Q = C *（T-T0）*M*η;
熱量Q的單位為J，焦耳，1瓦特功率在1秒鐘所產生的熱量為1焦耳;
C為比熱，水的比熱為4200 J/Kg/℃，質量為1 Kg的水，溫度上升1℃，所需要的熱量為4200J；
T-T0為水溫上升量，起始溫度為T0℃，達到溫度T℃;
M為水的質量（重量），單位Kg。
η為電熱轉換效率，PTC的電熱轉換效率基本上是100%。

水加熱時間與功率的關系：
Q = P*t
P為加熱功率，單位為瓦特; t為加熱時間，單位為秒; P = Q*t; t = Q/P

水蒸發時間與所需功率的計算式：
質量為M的水，汽化需要的熱量為（水溫和蒸汽溫度都是100℃，不計算熱量損失)：
Q 汽化= L *M;
L為水的汽化熱，為2260000J/Kg，即汽化1 Kg的水，需要熱量為2260000J。
J（焦耳）為熱量單位，即1瓦特功率在1秒鐘所產生的熱量;
M，水的質量（重量），單位Kg。
也就是說，在一個大氣壓、在100℃的溫度下蒸發1Kg的水，需要熱量為2260000J。

水蒸發時間與功率的關系：
Q汽化 = P*t
P蒸發水時的功率，單位為瓦特; t為蒸發時間，單位為秒; P = Q汽化*t; t = Q汽化/P。
如果每秒蒸發1克(每分鐘60克)水，則需要功率2260W。

?
